製品説明

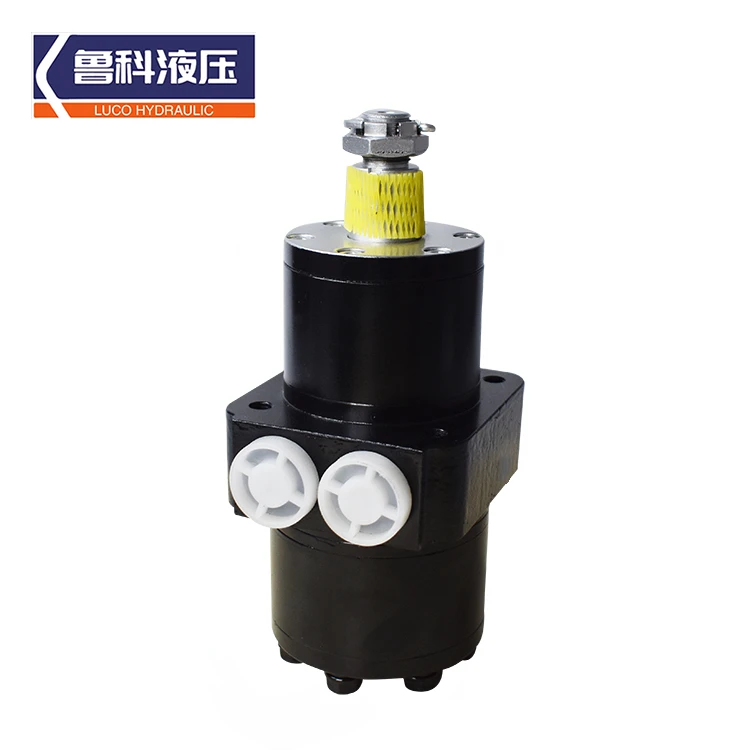

BMPWシリーズホイールモーター、コンパクトサイズ、取り付け簡単。低速性能は安定しています。全体的な効率が高い。輸入された高圧シールと内蔵チェックバルブ設計を装備しているため、製品のパフォーマンスに影響を与えることなくオイル出口を省略できます。コンパクトで内部の高強度メカニズム設計は、高トルクと高速での連続転送に適しています。 BMPモーターは、多様な産業ニーズに対応するために、幅広い油圧モーターと空気圧モーターを提供しています。これらの製品はさまざまなアプリケーションに対応でき、あらゆる機械に簡単に統合できます。製品範囲には、オービタル油圧モーター、ラジアルピストンモーター、アキシャルピストンモーター、ベーンモーターが含まれます。 BMPWモーターの製品は、過酷な環境条件と頻繁な使用に耐えるように設計されています。高品質の素材で作られており、強度と耐久性が向上しています。モーターは密閉されており、汚染を防ぎ、一貫したパフォーマンスを保証します。また、さまざまな機械に簡単に統合できるように、さまざまなシャフトと取り付けオプションを備えています。

BMPW 油圧モーターは、要求の厳しい油圧アプリケーションのニーズを満たすように設計された高品質の製品です。コンパクトで頑丈な設計のため、鉱業、建設業、農業、林業など、さまざまな業界での使用に最適です。BMPW 油圧モーターは、高品質の材料と高度な技術で製造されており、長期にわたるパフォーマンスと信頼性を保証します。

主な機能は次のとおりです。

1. 高効率: BMPW 油圧モーターは効率が高く、優れた性能とコスト削減を実現します。

2. 低騒音: 精密に設計された BMPW 油圧モーターは驚くほど静かで、作業現場での騒音公害を軽減します。

3. 高トルク: BMPW 油圧モーターは高トルクを提供するため、高負荷用途に最適です。

4. 優れた速度制御: BMPW 油圧モーターは正確な速度制御により、正確な操作と最大の生産性を実現します。

5. 幅広い用途: BMPW 油圧モーターは汎用性が高く、ウインチ、クレーン、オーガー、および類似の機器を含むさまざまな用途に使用できます。BMPW 油圧モーターは信頼性が高く効率的な製品で、最も厳しい作業条件にも耐えることができます。その手頃な価格と優れた性能により、高品質の油圧モーターを探している人にとって理想的な選択肢となっています。

仕様データ

表示 cm³/r	50	63	80	100	125	160	200	250	320	400	500
H1	9	11.5	14.5	18	22.5	29	35.5	44.5	56	72	89
H	82	84	87	91	95	102	108	117	129	145	162

パフォーマンスデータ

シャフト端から見た標準回転

ポートA加圧-CW

ポートB加圧-反時計回り

A/B ポート	G1/2(深さ15)	7/8-14 Oリング（深さ17）	M22x1.5(深さ17)
T 排水ポート	G1/4(深さ12)	7/16-20UNF	M14x1.5(深さ12)
4xC	4XM10(深さ20)	4x3/8-16UNC	4xM10(深さ20)

オイルポートの寸法

水平オイルポート

シャフト寸法

注: 表にシャフトが記載されておらず、特定の要件がある場合は、お問い合わせください。

注文情報（GB標準：フローチャートを選択）

1	2	3		4		5		6		7
コード	表示(CC/r)	フランジ		出力軸		ポートと排水ポート		回転方向		ペイント
BMPW(ビーエムウェイ)	50	F8	4-M10ホイールフランジ、パイロットφ80	A14	円筒シャフト φ25 平行キー 8x7x32	P1	(A/B)G112 (T)G114	R	標準	N	塗装なし
	63
	80			A15	φ25.325x21.47x6.25 スプラインシャフト(SAE-6B)	P2	(A/B)718-14 0-リング (T)7/16-20UNF
	100
	125									Q	青
	160
	200	F9	4-3/8-16UNCホイールフランジ、パイロットφ80	A16	円筒軸 φ25.4 平行キー 6.35x6.35x32
	250					P3	(A/B)M22X1.5, (T)M14X1.5
	320							L	反対	B	黒
	400			A17	ф 28.56 コーンシャフト、テーパー 1:10、平行キー B5X5X14
	500									S	シルバーグレー

注: 表を使用する場合は、ダッシュ領域の左の行のコードを入力してお知らせください。コード情報は、構造、変位、取り付けフランジ、出力軸、ポートで構成されています。仕様が表にない場合、または特定の要件がある場合は、お問い合わせください(whatsapp+8615106778662)。

よくある質問

Q: 注文後の配達日はいつですか？

A: ご購入いただいた商品の在庫の有無によります。在庫がある場合は、2～3日で発送を手配できます。在庫がない場合は、工場の生産時間によって納期が決まります。

Q: 製品が要件を満たしていない場合、どのように問題を解決すればよいですか?

A: 製品がお客様のサンプルに適合していない場合、または品質上の問題がある場合は、当社が責任を負います。

Q: トルクを計算するにはどうすればいいですか?

A: 計算式は以下のとおりです。
トルク (Nm) {{0}} 排気量 (cc/rev) x 作動圧力 (MPa) x 0.16 (係数)
関数定理によれば、Vm (ラジアンあたりのミリリットル) × w (ラジアン/秒) × p (MPa、差圧) × (油圧モーターの全効率) {{0}} w (ラジアン/秒) × T (Nm) となり、T =Vm×P×η となります。ここで、Vm のラジアンあたりのミリリットルは、回転あたりのミリリットルに変換され、2π で割って 0.16 を掛ける必要があります。
変位量は製品ラベルから確認できます。作動圧力は軌道油圧モーターの入口にある圧力計によって決まります。この2つの値がわかれば、この時点での軌道油圧モーターの出力トルクを計算できます。

Q: モーター回路にはどのようなものがありますか?

A: 油圧モーター回路には直列接続と並列接続があります。
